MPPT-ingangen en strings

De verbinding op het dak

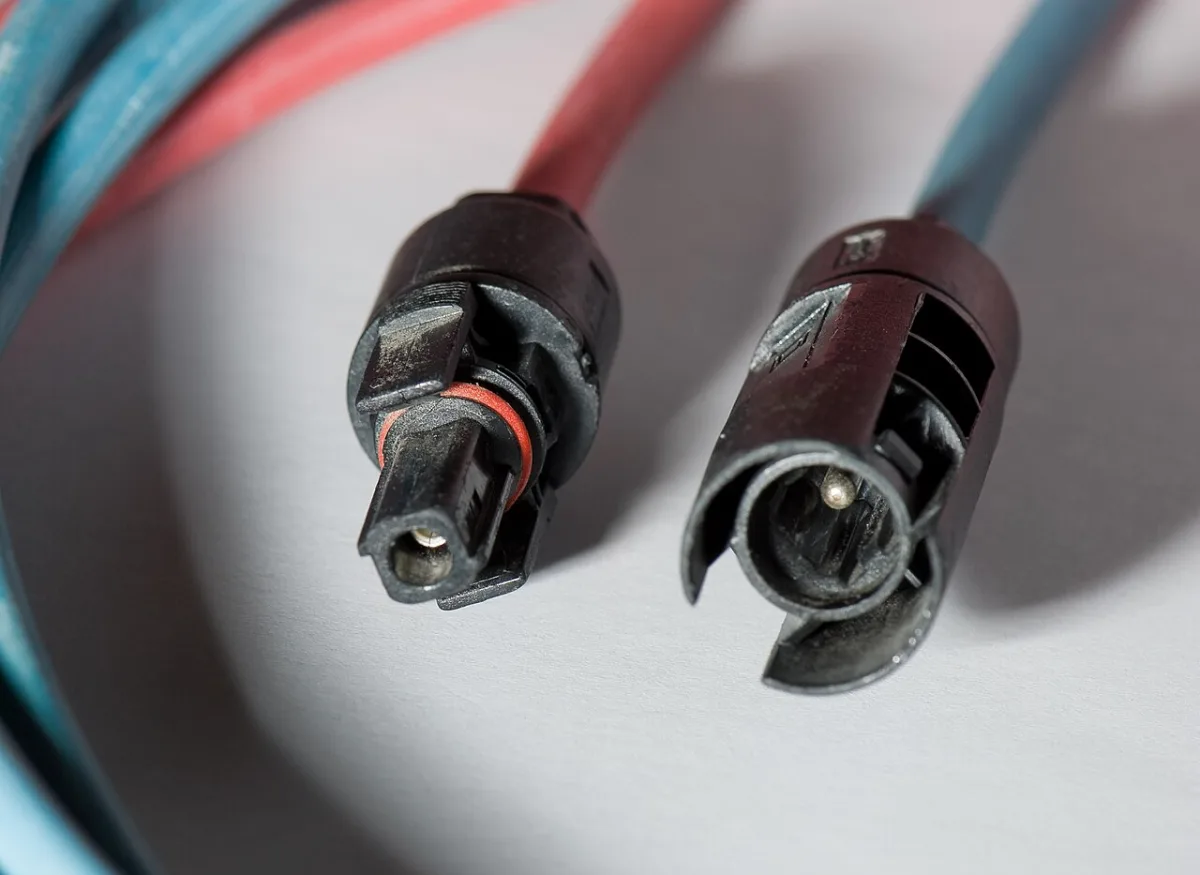

De foto toont twee losse MC4-connectoren, het stekkertype waarmee panelen aan elkaar en aan de string worden geknoopt. Hoe die strings vervolgens over de ingangen van de omvormer worden verdeeld, bepaalt hoeveel er van verschillende dakvlakken terechtkomt.

Wat een MPPT-ingang is

Een MPPT-ingang is een regelkring die voor de daarop aangesloten panelen het optimale werkpunt zoekt. Alle panelen op één ingang worden samen geregeld, dus ze horen dezelfde omstandigheden te hebben: dezelfde oriëntatie, dezelfde helling en zoveel mogelijk dezelfde schaduw.

Waarom oriëntatie telt

Panelen op het oosten hebben 's ochtends hun beste moment, panelen op het westen 's middags. Zitten ze op dezelfde ingang, dan zoekt de omvormer een compromis en verliest u aan beide kanten. Twee ingangen laten beide vlakken hun eigen optimum volgen.

Hoeveel ingangen u nodig hebt

Eén dakvlak: één ingang volstaat. Oost-west: twee. Drie vlakken of een lastig dak met dakkapellen: drie of meer, of een oplossing met optimizers. Kleine omvormers hebben er vaak één of twee, grotere twee tot vier.

Spanningsgrenzen

Elke ingang heeft een startspanning, een werkgebied en een absolute maximumspanning. Panelen leveren hun hoogste spanning bij lage temperatuur, dus de maatgevende situatie is een heldere, koude ochtend in februari. De installateur rekent met de openklemspanning bij tien graden onder nul; overschrijding kan de omvormer beschadigen.

Ongelijke strings

Strings van verschillende lengte op dezelfde ingang zijn niet handig, want de kortste bepaalt het werkpunt. Op aparte ingangen mag het wel, mits elke string binnen de spanningsgrenzen blijft. Bij twijfel is een extra ingang goedkoper dan opbrengstverlies.

Wat u aan de installateur vraagt

Vraag om het stringschema: welke panelen zitten op welke ingang, hoeveel per string, en welke minimale en maximale spanning daarbij hoort. Bewaar dat schema bij de handleiding. Bij storingen of bij uitbreiding is dat het eerste document dat een monteur wil zien.

Twee kleine strings of één grote

Bij een dak dat net te klein is voor twee volwaardige strings, is de verleiding groot om alles op één ingang te zetten. Beter is dan een omvormer te kiezen die met kortere strings overweg kan, of de panelen zo te verdelen dat de twee strings even lang zijn. Ongelijke strings op één ingang kosten opbrengst gedurende de hele levensduur van de installatie, en dat weegt zwaarder dan de eenmalige meerprijs van een geschiktere omvormer.

Als het dak later verandert

Een dakkapel, een uitbouw of een boom die groeit, verandert de schaduw en daarmee de logica van uw stringverdeling. Bij zulke wijzigingen loont het om de indeling opnieuw te laten bekijken; soms is het verplaatsen van twee panelen naar een andere ingang genoeg om het verlies weg te nemen.
